ЗВС-20М

   Машина первичной очистки зерна предназначена для работы в составе технологического оборудования зерноочистительных агрегатов, комплексов и специальных линий во всех сельскохозяйственных зонах. Очистка зернового материала осуществляется воздушным потоком и решетами. Машина выделяет из зернового материала колосовых, крупяных, зернобобовых культур, кукурузы, подсолнечника и сорго крупные, мелкие и легкие примеси.

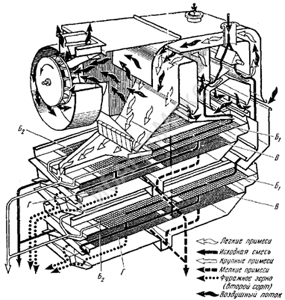

Устройство и работа машины

   Основными рабочими органами машины являются: воздушная часть с приемной камерой, осадочной камерой и вентилятором; решетная часть с механизмом очистки решет, сварная рама и приводные механизмы, передающие движение рабочим органам. Очистка зернового материала осуществляется следующим образом: зерновой материал, подлежащий очистке, поступает в приемную часть питающего устройства, оттуда шнеком распределяется по ширине воздушной камеры, где из общей массы выбираются легкие примеси. Щуплые зерна основной культуры, которые поднимаются воздушным потоком и осаждаются в отстойной камере, через приемник легких примесей выводятся наружу. После воздушной очистки зерновой материал, распределенный на две равные части, поступает на верхний и нижний решетные станы, которые работают параллельно. Все фракции, кроме подсева, лотками выводятся в приемники семян, размещенные сзади каждого стана. Подсев выводится специальными течками в сторону.
  • Масса, не более (кг): 1805
  • Мощность, не более (кВт): 7.7
  • Обслуживающий персонал (чел): 1
  • Производительность, (т/ч): 25
  • Срок эксплуатации (лет): 8
  • Высота, см: 2750
  • Длина, см: 3070
  • Ширина, см: 2030
  • Спецпредложение: да
